特許ファミリー・リストを使用して、レポート結果を絞り込む
Classificationの特許ファミリー・リストには、レポートに含まれる特許データの詳細が表示されます

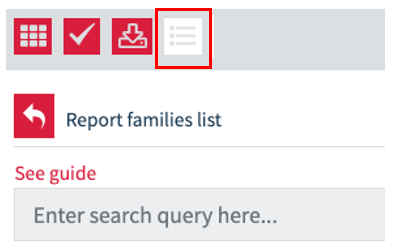

1．レポート左上の「Patent Families List（特許ファミリー・リスト）」アイコンをクリックすると、登録済み・出願係属中・失効・満了など、レポート内のすべての特許データが表示されます。右上にある「Organisations（組織）」「Technology（技術）」「Territory（国・特許庁）」「Time（期間）」の各ドロップダウンで設定したフィルターは、特許ファミリー・リストを開いた際にも適用されます。

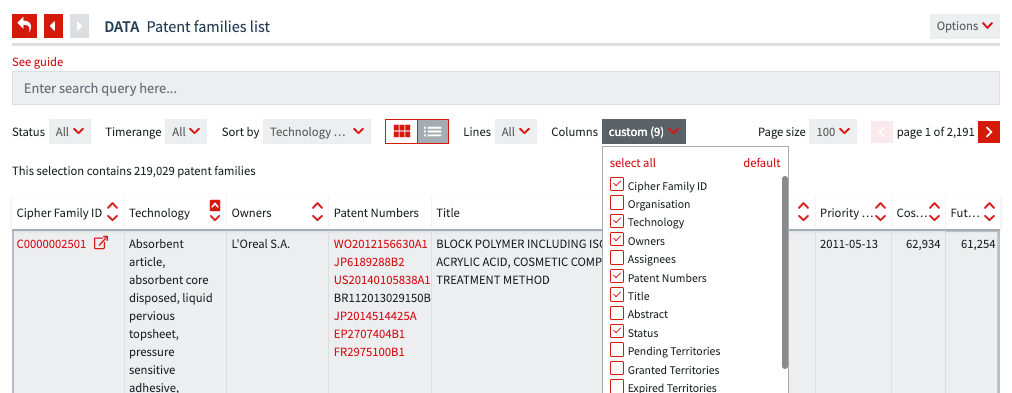

2．「Columns（列）」ドロップダウンをクリックすると、「Pending Territories（出願係属中の国・特許庁）」「PVIX Score（PVIXスコア）」「Future Cost Projection（将来コスト）」など、ファミリー一覧に追加できる列を選択できます。
3．上部の検索バーでは、ブーリアン検索式を使って特許ファミリーをさらに絞り込むことができます。たとえば、特定の単語を発明の名称または要約に含む特許を検索する場合、ブーリアン検索式やキーワードを入力します。これは、分類器を適用したレポートやクラスタリング・レポートなど、あらゆるレポートで結果をより細かく絞り込むのに便利です。
また、特定の発明者名や出願人（オーナー）に関連する特許ファミリーを検索することも可能です。（テキストボックス上部の「See guide（ガイドを表示）」をクリックすると、使用できるオペレーターと対応フィールドを確認できます。）

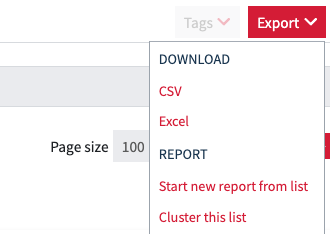

4．特定のブーリアン検索式を使用せずに、レポート結果をさらに詳細に分解したい場合は、「Clustering（クラスタリング）」機能を使うこともできます。Classificationのクラスタリングは、特許ファミリー間の類似性を検出し、発明の名称・要約・CPCコード・引用情報をもとに技術クラスターとして自動的に分類します。特許ファミリーを選択した状態で、ファミリー一覧の右上にある「Export（エクスポート）」アイコンをクリックし、「Cluster this list（このリストをクラスタリング）」を選択します。Classificationが新しいレポートを生成し、選択したリストを技術クラスターごとに分解して表示します。
5．リストから新しいレポートを作成し、レポート条件を編集したい場合は、画面右上の「Export（エクスポート）」をクリックし、「Start new report from list（リストから新しいレポートを作成）」を選択します。これにより、他のポートフォリオを追加したり、アップロードした特許データを比較対象として加えたりすることができます。
